SML-DT 10K40A～150A

取付姿勢 縦　横

特徴

  • 汚水雑排水向けのアングル型
  • 蓋が空くので、配管から外さずメンテナンスができる
  • 受注生産品
標準仕様
型式 SML-DT型
使用流体 汚水・雑排水
バイパス弁
ハンドル色		 黒
流体温度 0℃～60℃
使用圧力 0.98MPa以下
最高許容圧力 1.37MPa
塗装 内面 溶剤型タールエポキシ樹脂塗装
（JISG3443）
外面 エポキシ樹脂塗装
接続方法 JIS規格のRFフランジ
SML-DT 10K 標準仕様
本体
要部
シートパッキン
フランジ
塗装
標準寸法 SML-DT 10K　単位(mm)
呼径 品番 H L E F 質量(kg)
40 SML-DT-103 230 107 107 90 11
50 SML-DT-104 245 123 123 100 14
65 SML-DT-105 267 126 126 110 20
80 SML-DT-106 279 134 134 115 22
100 SML-DT-107 318 147 147 130 31
125 SML-DT-108 370 190 167 150 47
150 SML-DT-109 405 205 182 165 67
E.F.Hの寸法及び質量は参考値です。

製品価格につきましてはお問合せください。

図面・外観図・ダウンロード

納入事例

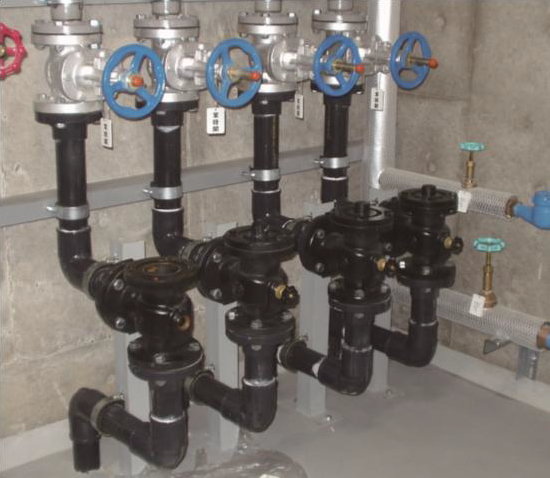

地下の雨水や湧水を地上に送るラインで、異物がバルブに噛み込んだ場合でも、配管から取り外さすそのままメンテナンスできる為採用された事例（営団地下鉄）
