SMPC 10K40A～250A

取付姿勢 縦　横

特徴

  • ポンプの空運転防止する開閉検知器付
  • 遠隔地でも開閉状態がわかる
  • 飲料で使用できる内外面ナイロンライニング品
  • 受注生産品
標準仕様
バルブセンサ
項目 規格
形式 VS-S・VS-M・VS-L
仕様流体の
液質及び液温		 液体　0～40℃
許容圧力 2.94MPa(30kgf/cm2)
操作電圧 DC+24V +10％ -20％　リップル3％以下
消費電流 20mA MAX
出力信号 弁開時-正パルス(オープンコレクタ)
弁閉時-OV
応答速度 0.02sec以下
絶縁抵抗 50MΩ以下(DC-500Vメガにて)
絶縁耐電圧 AC500V/1分間
リード線長さ 50cm
リード線色分 赤-DC+24V・黒-GND(OV)・白-信号
リード線
延長可能距離		 約50m・線径0.5□以上
対環境性 防塵・防滴
塗装 メラミン焼付
P-コンユニット
項目 規格
型式 PC-1200
使用周囲温度 -10～+50℃(湿度85%以下)
定格操作電圧 AC200/100V +10％ -20％(兼用)
周波数 50/60Hz
消費電流 25mA MAX
最大制御容量(負荷側) AC250V・3A(抵抗負荷)・ab接点
絶縁抵抗 50MΩ以上(DC500Vメガにて)
絶縁耐電圧 AC1500V/1分間・各回路間
SMPC 10K 標準仕様
本体
要部
シートパッキン
フランジ
塗装
標準寸法 SMPC 10K　単位(mm)
呼径 品番 L E F J K 質量(kg)
40 SMPC-103 162 110 81 140 63 7.9
50 SMPC-104 183 112 91 148 66 9.8
65 SMPC-105 200 125 100 152 77 13.8
80 SMPC-106 210 134 105 159 81 16
100 SMPC-107 217 146 108 171 82 20
125 SMPC-108 255 172 125 195 90 30
150 SMPC-109 280 182 140 210 99 41
200 SMPC-111 416 245 208 249 131 80
250 SMPC-112 560 285 280 280 162 130
E.F.J.Kの寸法及び質量は参考値です。

製品価格につきましてはお問合せください。

図面・外観図・ダウンロード

関連製品

SMPC 20K

SMP 10K

SMP 20K

納入事例

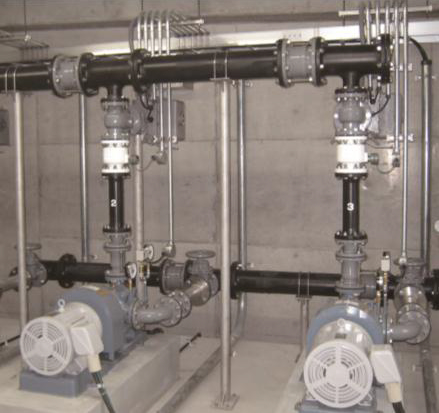

遠隔地にある配水場などは人が常駐していないことが多く、ポンプが正常に稼働しているかを把握す
るために、開閉検知器を設置している事例。
