株式会社イシザキ｜ SM 20K　|　チャッキバルブ　｜　高性能バルブの代名詞スモレンスキ

SM 20K40A～300A



40A～150Aまで標準品、200A~300Aは受注生産品


標準仕様

型式
20K型

使用流体
液体

流体温度
0℃～60℃

使用圧力
1.96MPa以下

最高許容圧力
2.75MPa

ライニング
エポキシ樹脂塗料(黒色)

接続方法
JIS規格のRFフランジ



                                SM 20K									標準仕様




本体



要部



シートパッキン



フランジ



塗装













                                	標準寸法 SM 20K　単位(mm)

呼径
品番
L
E
F
質量(kg)

40
SM-203
290
180
113
20

50
SM-204
310
187
123
23

65
SM-205
325
192
125
27

80
SM-206
360
217
130
42

100
SM-207
455
247
150
70

125
SM-208
505
271
162
113

150
SM-209
560
292
188
147

200
SM-211
650
430
210
207

250
SM-212
750
480
220
350

300
SM-213
800
485
240
380

E.Fの寸法及び質量は参考値です。






関連製品
SMT 20K
SMC 20K
SMTC 20K
SMS 20K
SMTS 20K
納入事例

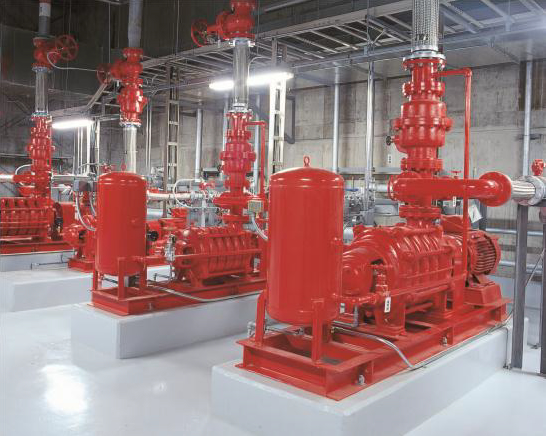

建築物件の消火（スプリンクラー）ラインでチャッキバルブから内漏れがあると、配管内に水が充填されず機能しなくなる。

漏れが起きないチャッキ弁として採用された事例

標準仕様
型式	20K型
使用流体	液体
流体温度	0℃～60℃
使用圧力	1.96MPa以下
最高許容圧力	2.75MPa
ライニング	エポキシ樹脂塗料(黒色)
接続方法	JIS規格のRFフランジ

標準寸法 SM 20K　単位(mm)
呼径	品番	L	E	F	質量(kg)
40	SM-203	290	180	113	20
50	SM-204	310	187	123	23
65	SM-205	325	192	125	27
80	SM-206	360	217	130	42
100	SM-207	455	247	150	70
125	SM-208	505	271	162	113
150	SM-209	560	292	188	147
200	SM-211	650	430	210	207
250	SM-212	750	480	220	350
300	SM-213	800	485	240	380
E.Fの寸法及び質量は参考値です。
