株式会社イシザキ｜ SMC 20K　|　チャッキバルブ　｜　高性能バルブの代名詞スモレンスキ

SMC 20K40A～250A



給水ラインに適合した内外面ナイロンコーティング品
40A～100Aまで標準品、125A～250Aは受注生産品


標準仕様

型式
20K型

使用流体
液体

流体温度
0℃～60℃

使用圧力
1.96MPa以下

最高許容圧力
2.75MPa

ライニング
ナイロン11樹脂粉体塗装

内面塗膜厚
300μm以上

接続方法
JIS規格のRFフランジ



                                SMC 20K									標準仕様




本体



要部



シートパッキン





フランジ



塗装













                                	標準寸法 SMC 20K　単位(mm)

呼径
品番
L
E
F
質量(kg)

40
SMC-203
290
180
113
20

50
SMC-204
310
187
123
23

65
SMC-205
325
192
125
27

80
SMC-206
360
217
130
42

100
SMC-207
455
247
150
70

125
SMC-208
505
271
162
107

150
SMC-209
560
292
188
136

200
SMC-211
650
430
210
207

250
SMC-212
750
480
220
350

E.Fの寸法及び質量は参考値です。






関連製品
SMTC 20K
SMS 20K
SMTS 20K
SMPC 20K
納入事例

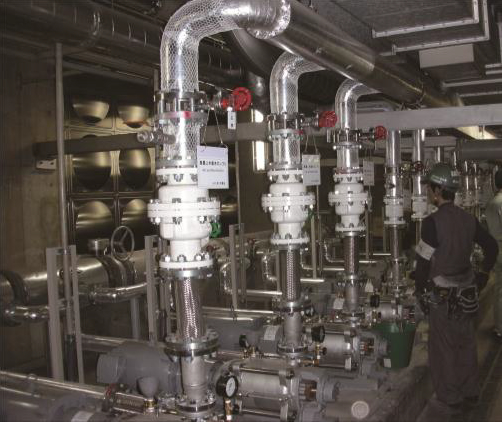

建築物件の高圧給水ラインで、ウォータハンマ防止のため採用
された事例(日比谷国際ビル）

標準仕様
型式	20K型
使用流体	液体
流体温度	0℃～60℃
使用圧力	1.96MPa以下
最高許容圧力	2.75MPa
ライニング	ナイロン11樹脂粉体塗装
内面塗膜厚	300μm以上
接続方法	JIS規格のRFフランジ

標準寸法 SMC 20K　単位(mm)
呼径	品番	L	E	F	質量(kg)
40	SMC-203	290	180	113	20
50	SMC-204	310	187	123	23
65	SMC-205	325	192	125	27
80	SMC-206	360	217	130	42
100	SMC-207	455	247	150	70
125	SMC-208	505	271	162	107
150	SMC-209	560	292	188	136
200	SMC-211	650	430	210	207
250	SMC-212	750	480	220	350
E.Fの寸法及び質量は参考値です。
