SMS 20K40A～200A

取付姿勢 縦　横

特徴

  • 40A～100Aまで標準品、125A～200Aは受注生産品
標準仕様
型式

20K型
使用流体 液体
流体温度 0℃～60℃
使用圧力 1.96MPa以下
最高許容圧力 2.75MPa
接続方法 JIS規格のRFフランジ
SMS 20K 標準仕様
本体
要部
シートパッキン
フランジ
純水対応
標準寸法 SMS 20K　単位(mm)
呼径 品番 L E F 質量(kg)
40 SMS-203 290 180 113 20
50 SMS-204 310 187 123 23
65 SMS-205 325 192 125 27
80 SMS-206 360 217 130 42
100 SMS-207 455 247 150 70
125 SMS-208 505 271 162 107
150 SMS-209 560 292 188 136
200 SMS-211 650 430 210 207
E.Fの寸法及び質量は参考値です。
図面・外観図・価格表の閲覧・ダウンロード

関連製品

SMTS 20K

SMC 20K

SMTC 20K

納入事例

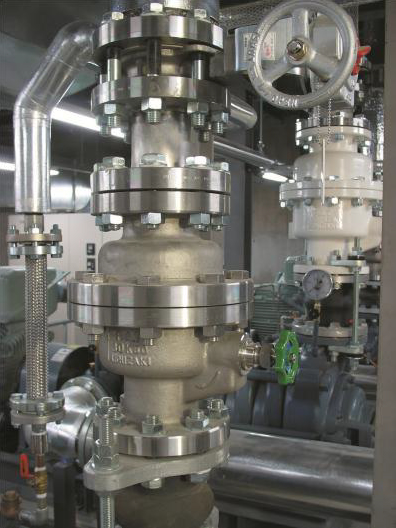

高層建築の給水ラインで、ウォータハンマ防止のため採用された事例
