SM 10K25A～500A



40A～150Aまでの内部部品(弁体・ガイド)に耐久性に強いステンレス材を採用
25A～300Aまで標準品、350A～500A受注生産品


標準仕様

型式
10K型

使用流体
液体

流体温度
0℃～60℃

使用圧力
0.98MPa以下

最高許容圧力
1.37MPa

ライニング
エポキシ樹脂塗料(黒色)

接続方法
JIS規格のFFフランジ



                                SM 10K									標準仕様




本体



要部



シートパッキン



フランジ



塗装













                                	標準寸法 SM 10K　単位(mm)

呼径
品番
L
E
F
質量(kg)

25
SM-101
135
-
-
4.5

32
SM-102
150
-
-
6.5

40
SM-103
162
137
81
7.6

50
SM-104
183
145
91
9.5

65
SM-105
200
148
100
13.5

80
SM-106
210
158
105
15.5

100
SM-107
217
171
108
20

125
SM-108
255
197
127
30

150
SM-109
280
206
140
41

200
SM-111
416
245
208
80

250
SM-112
560
285
280
130

300
SM-113
620
356
290
210

350
SM-114
835
425
428
360

400
SM-115
930
485
345
590

450
SM-116
950
535
300
750

500
SM-117
1000
575
345
960

E.Fの寸法及び質量は参考値です。






関連製品
SMC 10K
SMS 10K
SMP 10K
納入事例

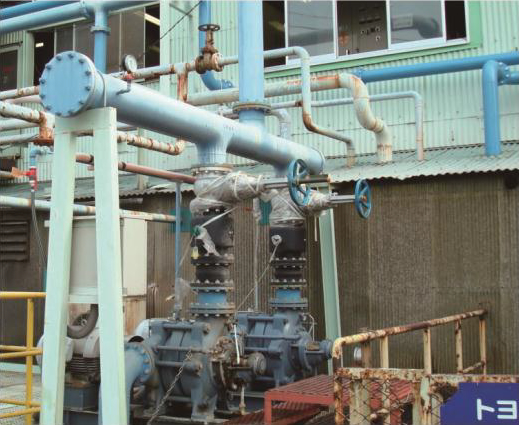

常に稼働している製鉄工場では、排水ラインも24時間連続運転しております。
取り換え頻度を抑えるために、耐久性の高いチャッキバルブとして採用された事例。

（大同特殊鋼㈱渋川工場）

標準仕様
型式	10K型
使用流体	液体
流体温度	0℃～60℃
使用圧力	0.98MPa以下
最高許容圧力	1.37MPa
ライニング	エポキシ樹脂塗料(黒色)
接続方法	JIS規格のFFフランジ

標準寸法 SM 10K　単位(mm)
呼径	品番	L	E	F	質量(kg)
25	SM-101	135	-	-	4.5
32	SM-102	150	-	-	6.5
40	SM-103	162	137	81	7.6
50	SM-104	183	145	91	9.5
65	SM-105	200	148	100	13.5
80	SM-106	210	158	105	15.5
100	SM-107	217	171	108	20
125	SM-108	255	197	127	30
150	SM-109	280	206	140	41
200	SM-111	416	245	208	80
250	SM-112	560	285	280	130
300	SM-113	620	356	290	210
350	SM-114	835	425	428	360
400	SM-115	930	485	345	590
450	SM-116	950	535	300	750
500	SM-117	1000	575	345	960
E.Fの寸法及び質量は参考値です。

ステンレスキ

SM 10K25A～500A
