SM-FTS40A～500A

特徴

  • スプリングとパッキンで止水するので漏れません。※
  • 地上に設置するので、メンテナンスが容易にできる
  • 縦や横にも設置可能
  • 受注生産品
標準仕様　SM-FTS
使用流体 液体
流体温度 0℃～60℃
使用圧力 0.98MPa以下
最高許容圧力 1.37MPa
塗装(内外面) エポキシ樹脂塗装(黒色)
接続方法 JIS規格のFFフランジ

※異物等の噛み込みにより漏水する場合もあります。その際は随時メンテナンス等を行って、止水面を回復して下さい。

SM-FTS 標準仕様
本体
要部
シートパッキン
スプリング強度
フランジ
塗装
標準寸法 SM-FTS　単位(mm)
呼径 品番 L E F 質量(kg)
40 SM-103-FTS 162 137 81 7.6
50 SM-104-FTS 183 145 91 9.5
65 SM-105-FTS 200 148 100 13.5
80 SM-106-FTS 210 158 105 15.5
100 SM-107-FTS 217 171 108 20
125 SM-108-FTS 255 197 127 30
150 SM-109-FTS 280 206 140 41
200 SM-111-FTS 416 245 208 80
250 SM-112-FTS 560 285 280 130
300 SM-113-FTS 620 356 290 210
350 SM-114-FTS 835 425 428 360
400 SM-115-FTS 930 485 345 590
450 SM-116-FTS 950 535 300 750
500 SM-117-FTS 1000 575 345 960
図面・外観図・価格表の閲覧・ダウンロード

納入事例

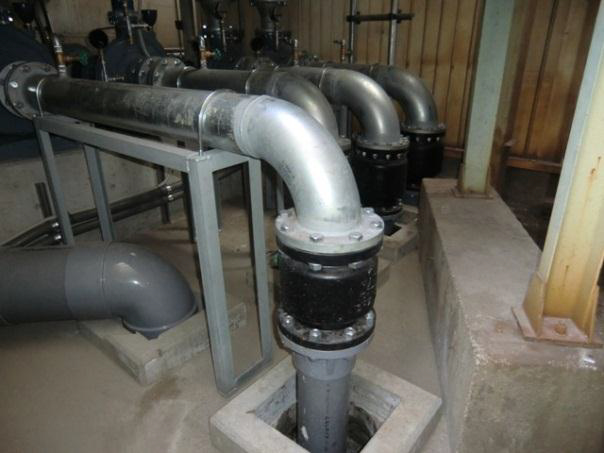

市街地から少し離れた配水場の現場末端フート弁が不具合があると毎回呼び出されて狭いポンプ室で配管の引き上げてフート弁の清掃をしていた。引き上げ作業をしなくてよい地上設置のフート仕様を設置した事例
