SMC-FTS40A～300A

特徴

  • スプリングとパッキンで止水するので漏れません。※
  • 地上に設置するので、メンテナンスが容易にできる
  • 縦や横にも設置可能
  • 受注生産品
標準仕様　SMC-FTS
使用流体 液体
流体温度 0℃～60℃
使用圧力 0.98MPa以下
最高許容圧力 1.37MPa
ライニング ナイロン11樹脂粉体塗装
内面塗膜厚 300μm以上
接続方法 JIS規格のFFフランジ

※ 異物等の噛み込みによる漏水する場合もあります。
その際は随時、メンテナンス等を行なって止水面を回復して下さい。

SMC-FTS 標準仕様
本体
要部
シートパッキン
スプリング強度
フランジ
塗装
標準寸法 SMC-FTS　単位(mm)
呼径 品番 L E F 質量(kg)
40 SMC-103-FTS 162 137 81 7.6
50 SMC-104-FTS 183 145 91 9.5
65 SMC-105-FTS 200 148 100 13.5
80 SMC-106-FTS 210 158 105 15.5
100 SMC-107-FTS 217 171 108 20
125 SMC-108-FTS 255 197 127 30
150 SMC-109-FTS 280 206 140 41
200 SMC-111-FTS 416 245 208 80
250 SMC-112-FTS 560 285 280 130
300 SMC-113-FTS 620 356 290 210
図面・外観図・価格表の閲覧・ダウンロード

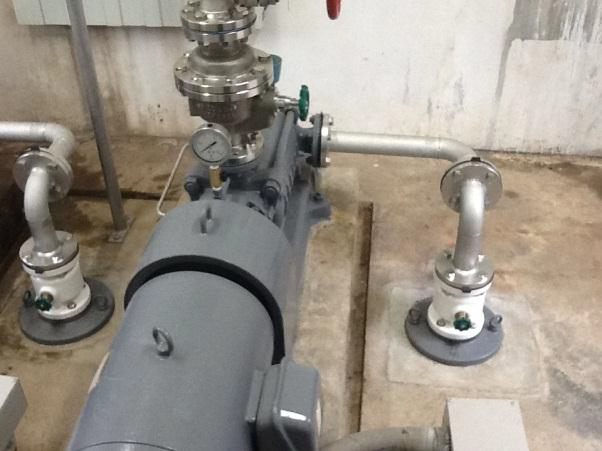

納入事例

ある冷凍工場では、地下水槽より汲み上げて送水しているがポンプON-OFF頻度が高く、末端フート弁がサビや弁体ずれがあり落水して汲み上げない事 が頻繁に起きていた。
その引き上げのメンテナンスを軽減する目的でSMC-FTSが採用され地上でメンテナンスができるので担当者も安心しています。
